Устройство расширения на 2 диска с аппаратным RAID и подключением по USB 3.2 Gen 1.
Устройство расширения TR-002 на 2 диска с аппаратным RAID и интерфейсом USB 3.2 Gen 1 позволяет расширить дисковую емкость NAS QNAP, PC или MAC с интерфейсом USB 3.2 Gen 1. Устройство TR-002 можно использовать как DAS (хранилище с прямым подключением), что позволяет просто подключать его через USB к PC, серверам или МАС.
Устройство расширения TR-002 оснащено двумя 3,5-дюймовыми отсеками для дисков SATA 3,5" / 2,5" или 2,5" SSD позволяющими реализовать несколько вариантов конфигурации RAID на аппаратном или программном уровне. В одном типе RAID могут быть использованы носители только одного типа.
Порт USB 3.2 Gen 1 Type-C для высокой скорости передачи данных | Поддержка до 2 SATA дисков для обеспечения надежного хранения или производительности чтения / записи
| Возможность выбора аппаратного или программно-управляемого RAID с помощью DIP переключателя |
Физический замок на слотах для предотвращения случайного извлечения дисков | Кнопка извлечения позволяет безопасно отключить TR-002 от компьютера | Устройство TR-002 позволяет быстро начать копирование файлов на NAS по нажатию кнопки "Копирование в одно касание". |
Эффективное расширение емкости с поддержкой RAID
Устройство расширения TR-002 бюджетное решение для быстрого наращивания дисковой емкости NAS, PC или MAC у которых физически невозможно дополнительно установить диски. Использование устройства расширения с аппаратным RAID позволит не только сохранить данные с NAS, серверов или PC, но и обеспечить надежное хранение данных в постоянном режиме. Использование TR-002 также может быть оправдано для переноса больших объемов данных между рабочими станциями и СХД без создания нагрузки на сеть.
Поддержка разных типов RAID
Устройство расширения TR-002 поддерживает несколько типов конфигурации RAID. В зависимости от задач вы можете самостоятельно выбрать режим эксплуатации между аппаратным и программно-управляемым RAID. С помощью переключателя DIP, расположенного на задней части корпуса вы можете выбрать режимы Individual, JBOD, RAID 0, RAID 1/10 или RAID 5. Также можно сконфигурировать RAID с NAS QNAP, сервера или компьютера, используя утилиту External RAID Manager.
Individual Mode Каждый диск представлен, как отдельное пространство с независимым индивидуальным доступом к каждому физическому диску. | JBOD Все физические диски представлены как единое пространство. Утилизация объема дисков максимальна, но защита данных не обеспечивается. | RAID 0 Данные равномерно распределяются по всем дискам. Достигается максимальная производительность. При выходе из строя хотя бы одного диска данные восстановлению не подлежат |
RAID 1 Половина общей емкости дисков занята данными и половина под их зеркальную копию. Это обеспечивает максимальную защиту, но имеет самую высокую стоимость дискового пространства | Software Ctrl Используйте этот режим для программного определения RAID с вашего компьютера, ноутбука или NAS QNAP. |
Поддерживаемые уровни RAID | Расширение NAS | Внешнее хранилище для NAS | Внешнее хранилище для Windows / MAC компьютеров | Внешнее хранилище для Linux компьютеров |
Software Ctrl | Требуется установка переключателя в режим Software Ctrl | V | V | X |
Individual Mode | X | V | V | V |
JBOD | V | V | V | V |
RAID 0/1 | V | V | V | V |
! - Компьютеры под управлением Linux смогут работать с существующими RAID конфигурациями но не смогут создавать новые.
Гибкое конфигурирование и управление

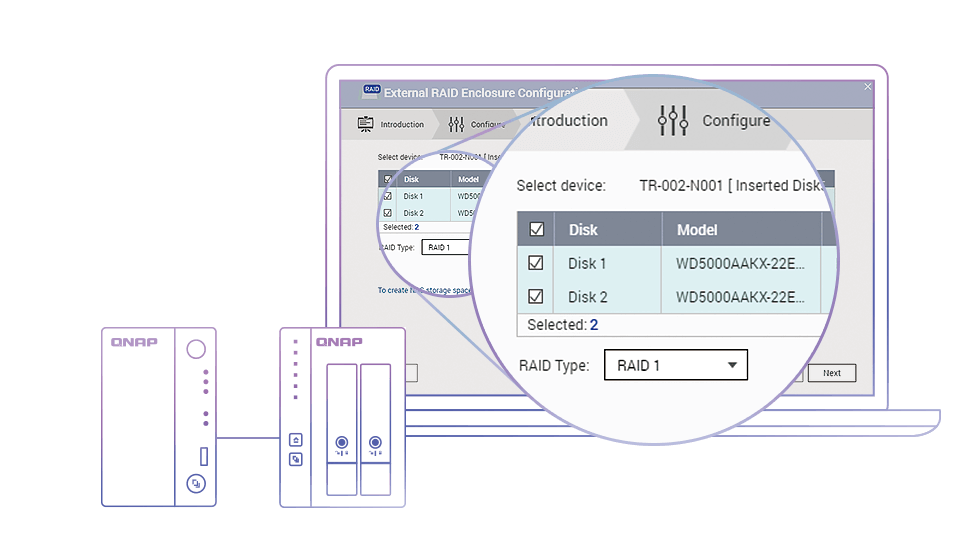

По сравнению с другими типами RAID устройств расширения - TR-002 обеспечивает за счет программного конфигурирования большую гибкость и управляемость. Пользователю доступны конфигурирование RAID, мониторинг состояния дисков при использовании утилит управления хранилищем и мгновенными снимками на QNAP NAS. Аналогичный функционал доступен и пользователю c компьютера при помощи утилиты QNAP External RAID Manager.
Однако, следует помнить, что при подключении устройства TR-004U к NAS QNAP, оно может работать либо в режиме устройства расширения, либо в режиме внешнего хранилища.

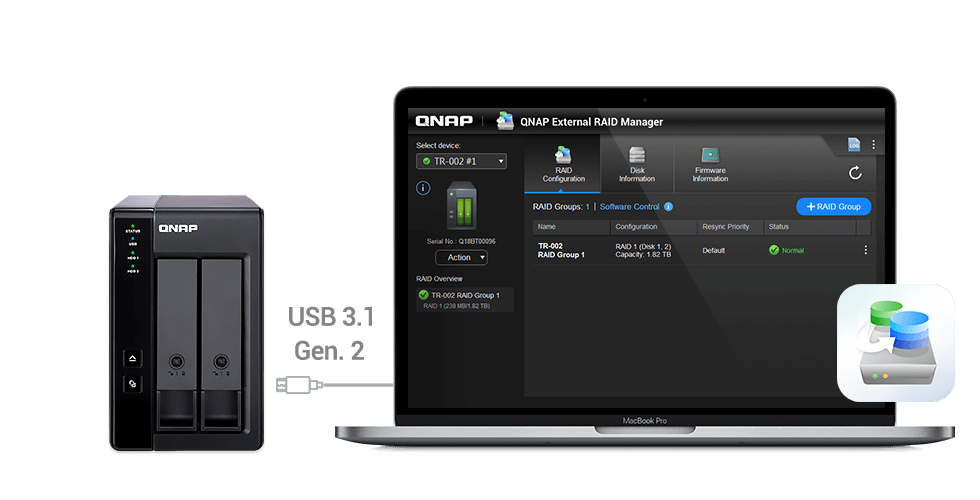

Утилиты управления хранилищем и мгновенными снимками позволяют управлять TR-004U, конфигурировать RAID и отслеживать статус дисков. Пользователю также доступны стандартные функции хранилища, например мгновенные снимки или управление пулами. В режиме внешнего хранилища TR-002 используется как DAS. | Утилита QNAP External RAID Manager для Windows и MAC компьютеров позволит настраивать и управлять одним или несколькими RAID, отслеживать состояние дисков и состояние TR-002. |
Сценарии применения:
1. Расширение емкости NAS
Устройство расширения TR-002 позволяет нарастить емкость NAS. Использование Storage & Snapshot Manager позволяет пользователю NAS гибко конфигурировать RAID и пулы доступные на устройстве расширения. Функционал управления дисками в устройстве расширения, файлами, поиском и автоматической классификацией файлов также доступен без ограничений.

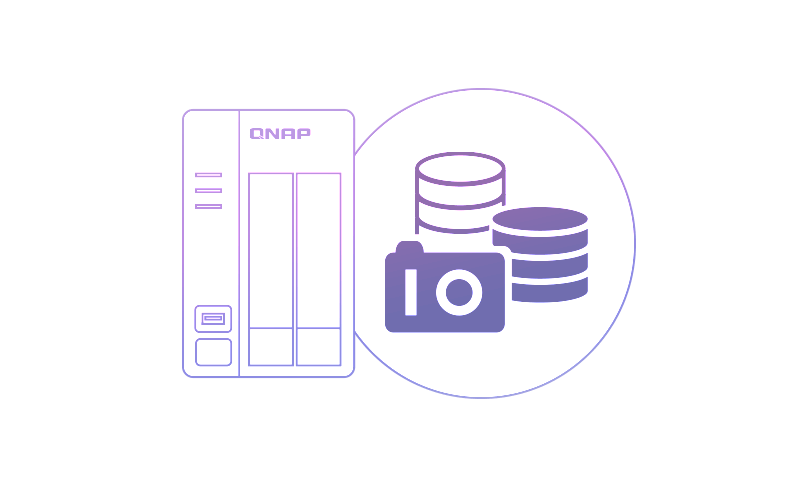

2. Внешнее хранилище для NAS
Вместо традиционного расширения емкости устройство расширения TR-002 можно подключить как внешний диск к NAS. Это может быть полезно в случаях, когда необходимо использовать данные большого объема с нескольких NAS, при ограниченных полосах пропускания по сети. Вы просто можете скопировать данные или мгновенные снимки с одного СХД QNAP и физически перенести данные из одного офиса или города в другой. Когда TR-002 подключен к NAS вы можете отслеживать статус и состояние дисков, используя Storage & Snapshot Manager.

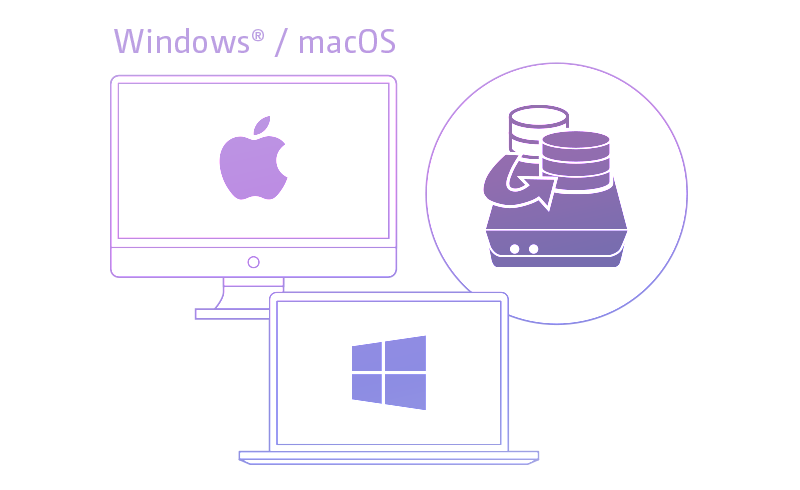

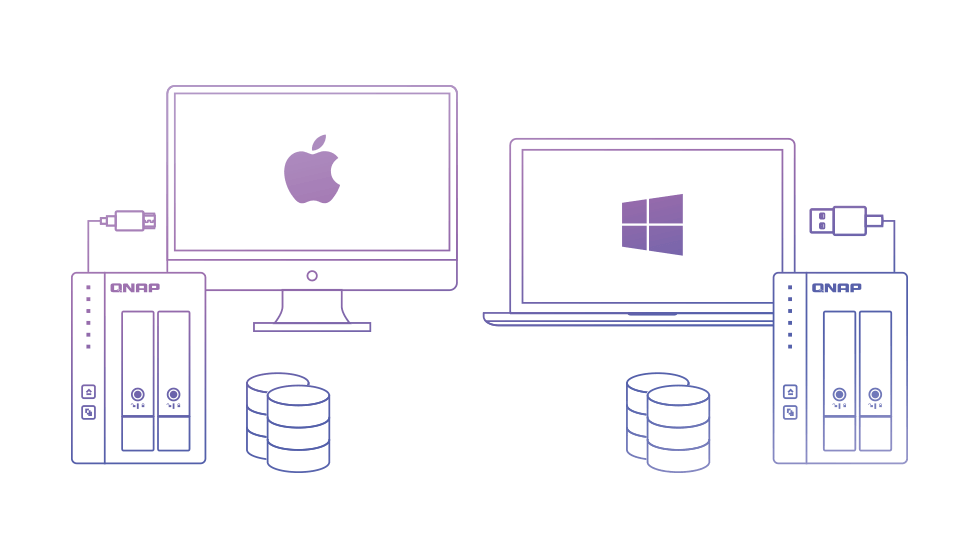

3. Расширение дисковой емкости компьютера или ноутбука
Устройство расширения TR-002 позволит быстро добавить дискового пространства вашему серверу, компьютеру или ноутбуку. Используя DIP-переключатель для настройки режима вы можете выбрать тип аппаратного RAID или управлять им программно с помощью утилиты QNAP External RAID Manager. С помощью этой утилиты вы также сможете отслеживать работоспособность и состояние TR-002 и состояние дисков.
Примечание: Утилита QNAP RAID Manager совместима с Windows 7 (или более поздней), Windows Server 2012 R2 (или более поздней) и MAC OS 10.13 (или более поздней).
4. Кросплатформенный обмен файлами

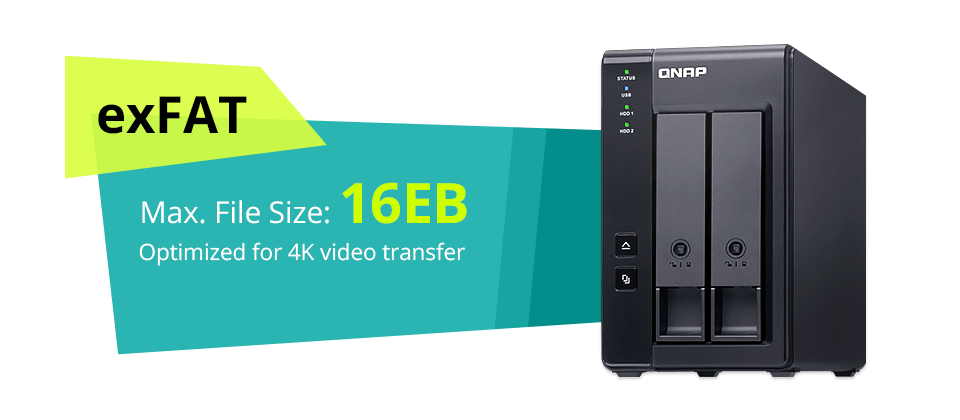

Устройство расширения TR-002 совместимо с широким спектром вычислительной техники. Это может быть и NAS QNAP, сервера, ноутбуки или компьютеры под управлением Windows, MAC OS и Linux. Такая универсальность позволяет перемещать большие файлы между различными устройствами без использования сети. Приятным дополнением может стать поддержка exFAT *, повышая удобство доступа к файлам больших объемов с широкого круга устройств.
* Для включения доступа к файловой системе exFAT, пользователям необходимо приобрести отдельную лицензию на драйвер exFAT.
Аппаратное обеспечение
Дисковая подсистема | ||
Число слотов | 2 | |
Слоты для жёстких дисков тип 1 | 2 | |
Горячая замена дисков | Да | |
Запираемые слоты | Да | |
Поддержка 3,5" жестких дисков | Да | |
Поддержка 2,5" жестких дисков | Да | |
Интерфейс | SATA 6 Гбит/с | |
Поддержка жестких дисков | до 18 ТБ | |
Интерфейс расширения | USB 3.2 Gen2 (Type-C) | |
Максимальная емкость хранилища | 36 ТБ | |
Интерфейсы | ||
Порты USB 3.2 Gen2 (10 Гбит/c) Type-C | 1 | |
Информация о системе | ||
Индикатор STATUS | Да | |
Индикатор питания | Да | |
Индикаторы жестких дисков | Да | |
Индикатор USB | Да | |
Кнопка питания | Да | |
Системный динамик | Да | |
Физические характеристики | ||
Форм-фактор | Настольный | |
Габариты, мм | 168,5 x 102 x 219 | |
Масса (нетто), кг | 1,37 | |
Условия эксплуатации | ||
Рабочий диапазон температур | 0 — 40˚C | |
Относительная влажность | 5 — 95% при 27˚C | |
Электропитание | ||
Блок питания | Внешний | |
Входное напряжение | 100 — 240 В | |
Мощность | 36 Вт | |
Энергопотребление | ||
Энергопотребление в спящем режиме | 3 Вт | |
Энергопотребление в работе | 10 Вт | |
Уровень шума | ||
Уровень шума в работе | 18 | |
Безопасность | ||
Разъем K-lock | Да | |
Охлаждение | ||
Тип охлаждения | Активное | |
Вентиляторы корпуса | 1 | |
Размер вентилятора корпуса | 70 мм, 12 В |
