QVR Pro

Безопасность в фокусе

Профессиональная платформа для построения системы видеонаблюдения от 8 до 128 IP-камер на одном устройстве и до 16 000 в разветвленной сети из 128 серверов с возможностью централизованного мониторинга и просмотра архива. После установки QVR Pro из Центра приложений сетевого накопителя QNAP, в системе будут доступны 8 базовых каналов для подключения IP-камер.
Гибкая система лицензирования и масштабирования предлагает постепенно расширять количество каналов видеонаблюдения.
Благодаря обратной совместимости с другими решениями для видеонаблюдения от QNAP, наши клиенты могут легко перейти на новую платформу QVR Pro со всеми её преимуществами, при этом добавить в систему уже имеющиеся сервера VioStor NVR и Surveillance Station без дополнительных лицензий.

QVR Pro

Раскрой потенциал Fisheye-камер с QVR Pro

QVR Pro поддерживает любые стандартные fisheye-камеры доступные сегодня на рынке. Технология Qdewarp позволяет компенсировать естественные искажения, вызванные объективом камеры, и восстанавливать правильные пропорции изображения. QVR Pro гарантирует высокую производительность благодаря кроссплатформенной аппаратной поддержке декодирования даже при одновременной обработки 9 каналов одной камеры рыбий глаз, сохраняя при этом плавность отображения и качество картинки.

Смотрите под правильным углом

В сценарии, где пришлось бы использовать от 4 до 5 стандартных IP-камер, с QVR Pro можно обойтись одной камерой рыбий-глаз, установленной в центре помещения, чтобы получить максимальный обзор.

Несколько стандартных камер

Одна камера рыбий-глаз

Fisheye-камера: 9 в 1

Возможность выводить до 9 изображений от одной камеры рыбий-глаз для охвата всего помещения без потери качества изображенияx.

Несколько ракурсов обзора

Аппаратная поддержка декодирования

Для конвертации Fisheye-камер QVR Pro клиент будет использовать аппаратные возможности процессора рабочей станции, тогда как стандартное ПО без такой возможности может нагрузить процессор до 75% и выше, что может негативно сказаться на плавности отображения видео и общей производительности клиентского ПК.

В QVR Pro-клиенте даже раскладка fisheye-камеры одновременно на 9 каналов сохранит загрузку процессора рабочей станции в допустимых пределах.

Стандартное ПО мониторинга

QVR Pro клиент

Протестировано в лаборатории QNAP.

Тестовый стенд:

  • Рабочая станция: Intel® Core™ i7-8250U
  • Разрешение Fisheye-камеры: 2592 x 1922@30fps

Встроенный детектор движения и поддержка USB-камер

Функция обнаружения движения в QVR Pro для камер, в которых данная функция отсутствует, позволяет получить все преимущества, предоставляя дополнительный уровень управления архивом, активируя запись только по движению, и помогает отображать пиктограммы регистрации событий на электронной карте.
Кроме того, качественные и бюджетные USB-камеры также могут стать полноценными участниками вашей системы видеонаблюдения, если они способны отдавать поток по запросу (например, по протоколу RTSP), и наряду с IP-камерами иметь функцию записи по движению.

Примечание: Встроенная функция обнаружения движения поддерживается для двух каналов с максимальным разрешением до 1080p.

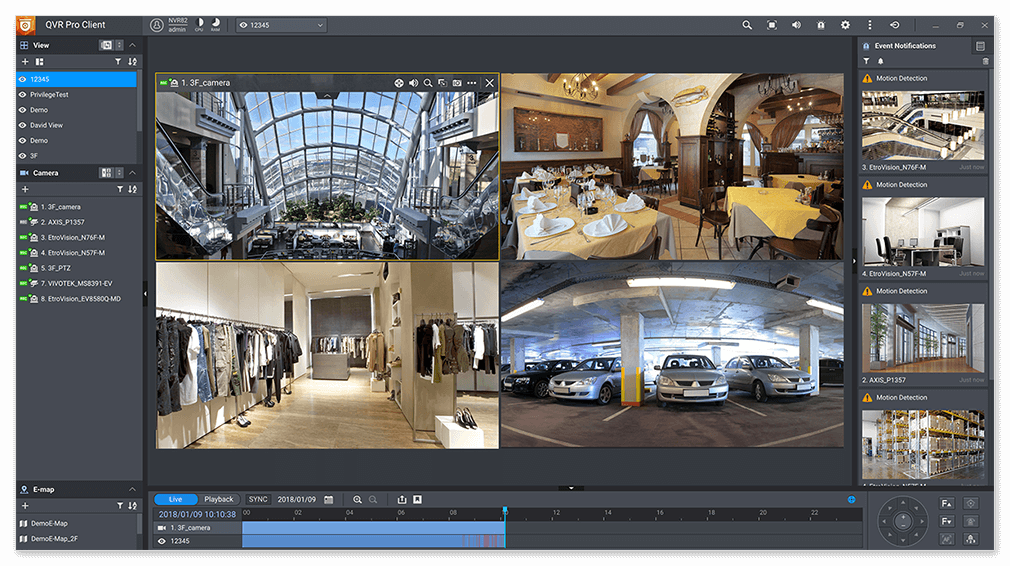

QVR Pro-клиент: мониторинг и воспроизведение

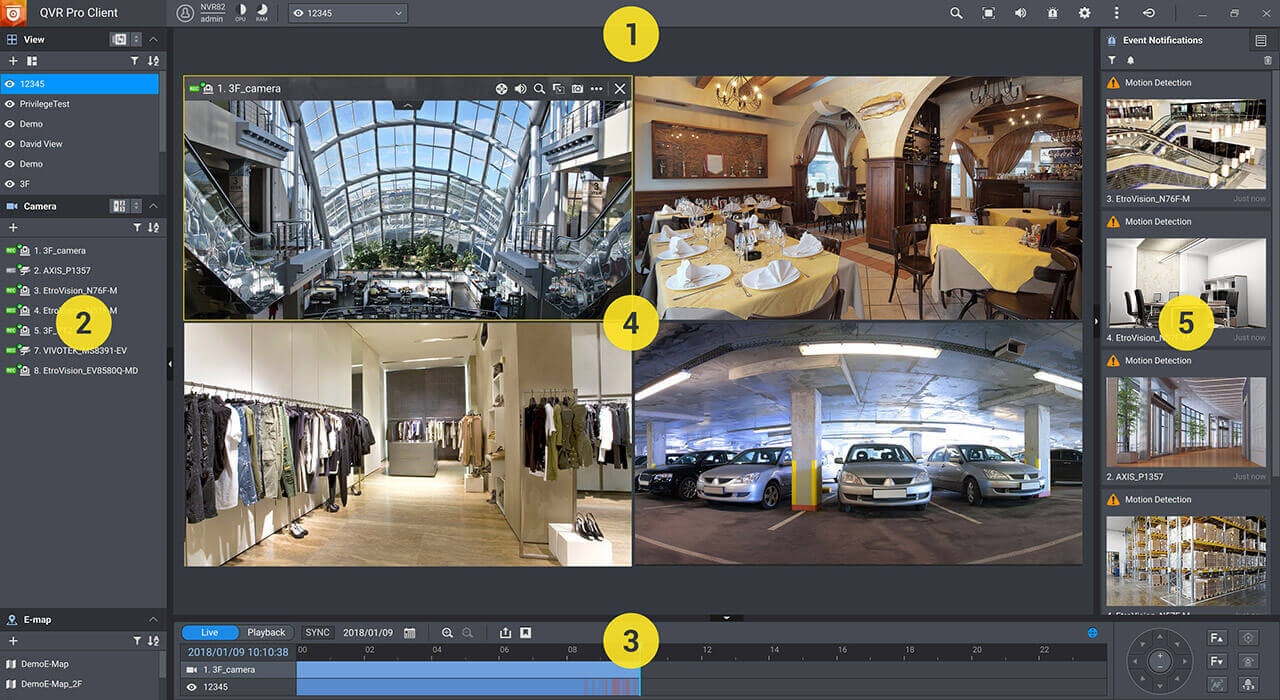

QVR Pro клиент может быть установлен на рабочие станции Windows®, Mac® или Linux®, а также внутри самого накопителя в разделе HD Station для сценария вывода камер на внешний дисплей, подключенный через HDMI-видеовыход. Интерфейс QVR Pro-клиента позволяет одновременно вести наблюдение в реальном времени, просматривать архивные записи по выбранным каналам и переключаться между режимами для полного контроля происходящего.

  • 1Панель инструментов
  • 2Списки камер и раскладок
  • 3Временная шкала
  • 4Экран мониторинга
  • 5Панель уведомлений
  • 1Панель инструментов
  • 2Списки камер и раскладок
  • 3Временная шкала
  • 4Экран мониторинга
  • 5Панель уведомлений

Мгновенное воспроизведение

Мгновенное переключение между режимами просмотра в реальном времени и воспроизведения с параллельным просмотром архива определённых камер, а также синхронное воспроизведение архива с нескольких камер наблюдения. Для быстрого перемещения и поиска нужного фрагмента записи удобно пользоваться временной шкалой, которая позволяет выделить интересующий отрезок, воспроизвести, сохранить или оставить закладку с описанием.

Мониторинг

Воспроизведение

Мониторинг
Воспроизведение

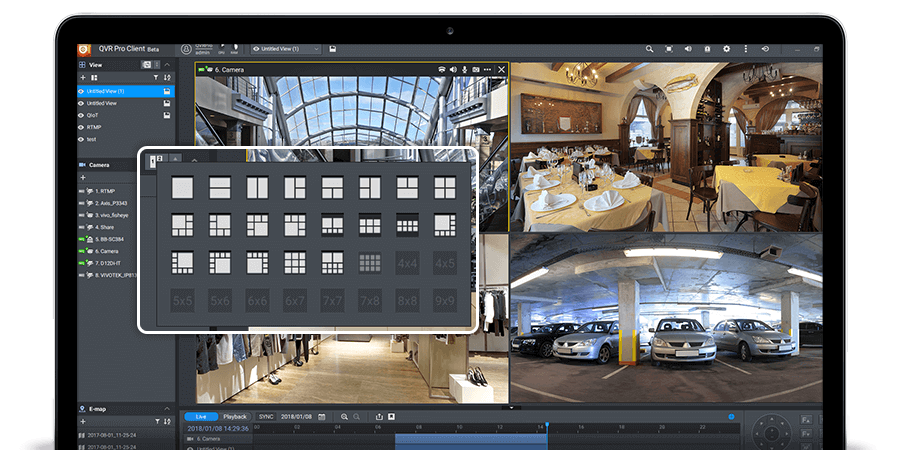

Динамические раскладки

Помимо готовых раскладок для камер, QVR Pro-клиент позволяет создавать и сохранять пользовательские конфигурации с требуемыми настройками камер и наполнением, быстро вносить корректировки, добавлять камеры или электронные карты, и включать блокировку от случайных изменений.

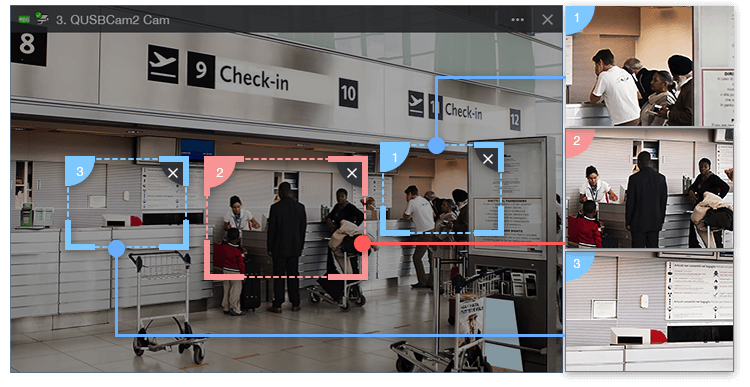

Область интереса

Функция позволяет создать до 9 индивидуальных областей изображения одной камеры высокого разрешения, как в процессе Live-просмотра, так и в режиме воспроизведения архива, и задавать произвольный размер для каждой области. Важно, что никакие дополнительные лицензии не требуются.

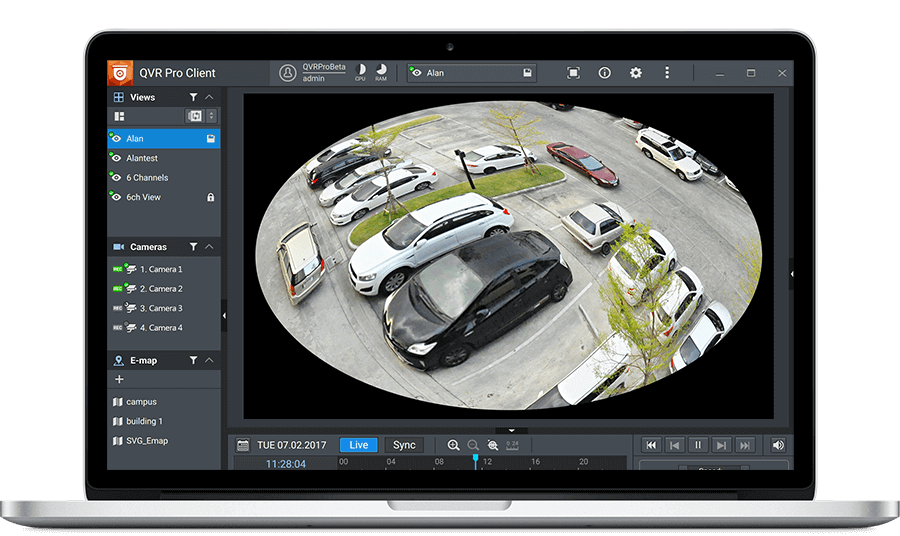

Qdewarp

Технология компенсации искажений Qdewarp повышает эффективность применения стандартных fisheye-камер. Функция позволяет в реальном времени выбирать подходящий для сценария макет с уже идеальными пропорциями видов, при этом не затрагивая оригинального изображения камеры.

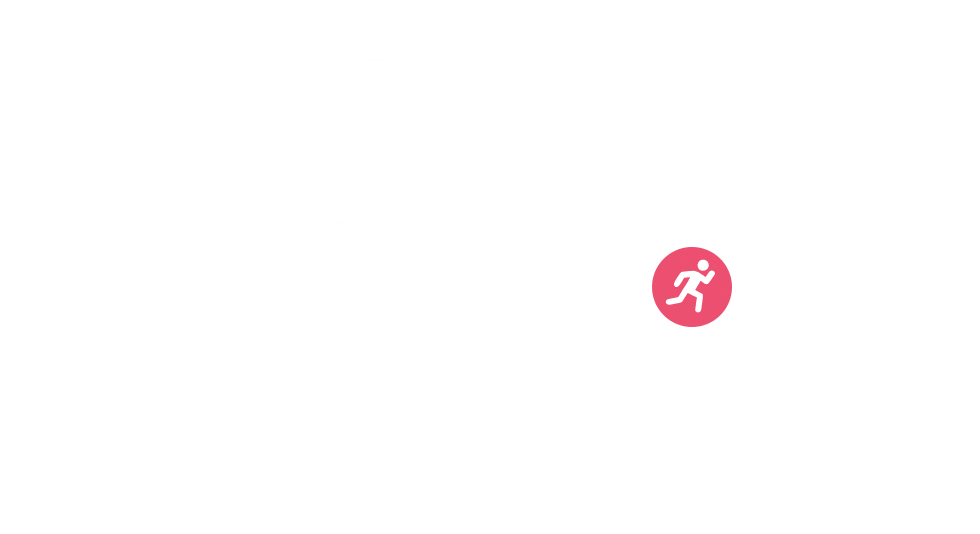

Электронные карты

Графические значки событий на картах помогают моментально определить зону происшествия и своевременно отреагировать.

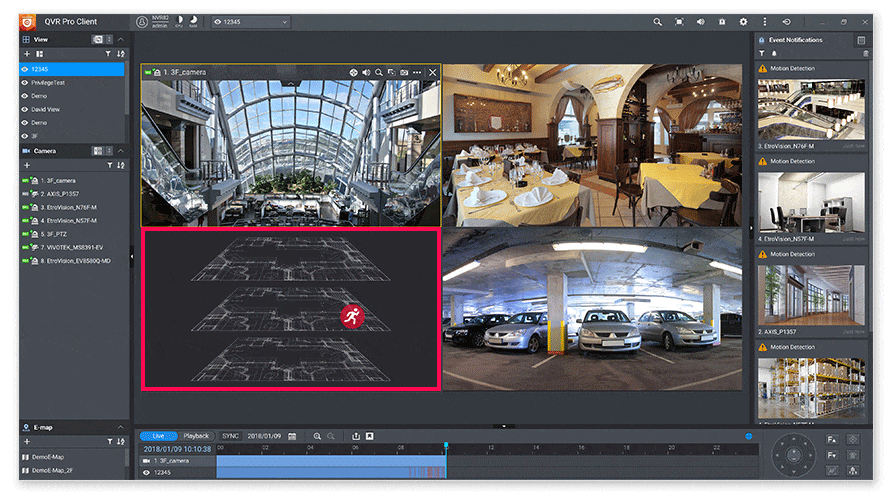

Способы оповещений

Помимо текстовых уведомлений, в QVR Pro реализованы визуальные оповещения в виде пиктограмм событий на электронных картах, звуковые сигналы, мигающие красным рамки камер на экране мониторинга, а также добавление картинок событий на боковую панель и возможность быстрого воспроизведения.

Повышение производительности

Благодаря улучшенной технологии индексации видео, появилась возможность в 10 раз увеличить скорость воспроизведения архива, наряду с 5-кратным сокращением времени экспорта видеофрагментов по сравнению с предыдущими решениями.

Ускоренное воспроизведение

Быстрый экспорт

Ускоренное воспроизведение
Быстрый экспорт

Преимущества QVR Pro по сравнению с другими системами видеонаблюдения на базе NAS

Как правило, приложения для видеонаблюдения являются одним из многих приложений доступных для установки в среде сетевых накопителей. Обычно все приложения делят единое дисковое пространство, что может заметно снижать производительность ключевых приложений и не всегда удовлетворять требованиям заказчика.
Платформа QVR Pro предлагает концепт «выделенного хранилища», который предполагает полное резервирование гарантированного дискового пространства и защищает систему видеонаблюдения от негативного влияния других приложений сетевого хранилища.

  • Открытая платформа

    QVR Pro может взаимодействовать с различными IoT-приложениями через API для расширения возможностей системы и реализации нестандартных бизнес-сценариев.

  • Выделенное хранилище

    QVR Pro имеет независимые права на управление дисковой ёмкостью для гарантированной записи больших потоков данных без снижения производительности.

  • Расширяемое дисковое пространство

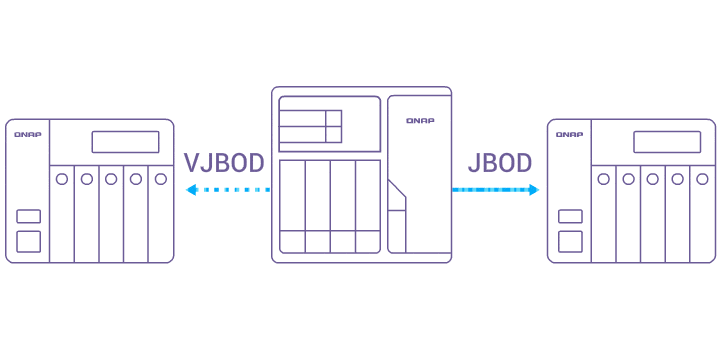

    Поддержка фирменных SAS, USB или Thunderbolt-модулей расширения, а также технологии VJBOD, если в сети уже имеется сетевой накопитель QNAP с неиспользуемой емкостью.

Управление и поддержка камер

Платформа QVR Pro поддерживает работу с камерами разного форм-фактора, уровня защиты и разрешения для построения решений, которые отвечают современным требованиям и сценариям систем видеонаблюдения любого масштаба. QNAP работает с более 140 производителями камер и постоянно расширяет список моделей уже сегодня насчитывающий более 5000 моделей.
Проверьте наличие нужной модели камеры по ссылке.

  • Поддержка ONVIF/ RTSP/RTMP

    IP-камеры с поддержкой стандарта ONVIF и протоколов RTSP/RTMP могут быть добавлены в систему даже, если их нет в списке совместимых моделей.

  • Кросс-сетевой поиск камер

    QVR Pro поддерживает механизмы поиска и добавления ip-камер из разных подсетей, что сильно упрощает задачу и ускоряет запуск системы в условиях сложной сетевой инфраструктуры объекта.

  • Пакетное добавление и управление камерами

    Для сокращения времени развертывания системы при инсталляции большого числа камер, оперативного управления их настройками, а также экспорт и импорт между серверами.

  • Поддержка USB-камер

    Наряду со стандартными сетевыми камерами, доступно подключение USB-камер через приложение QUSBCam2

  • Управление потокам

    Оптимизация потоков камер для баланса производительности и гарантированного качества архивных записей, а также плавности отображения в режиме реального мониторинга.

  • Поддержка камер Fisheye/360-градусов

    В некоторых сценариях может быть достаточно одной камеры с объективом “рыбий-глаз”, чтобы заменить до 4 – 5 камер стандартного типа.

Гибкое управление емкостью

Предварительно подготовленное дисковое пространство можно распределить между камерами системы в зависимости от их важности и назначения, а при необходимости назначить выделенную область хранения индивидуально для каждой камеры, скорректировав по желанию максимальное и минимальное количество дней записи, режим и расписание.

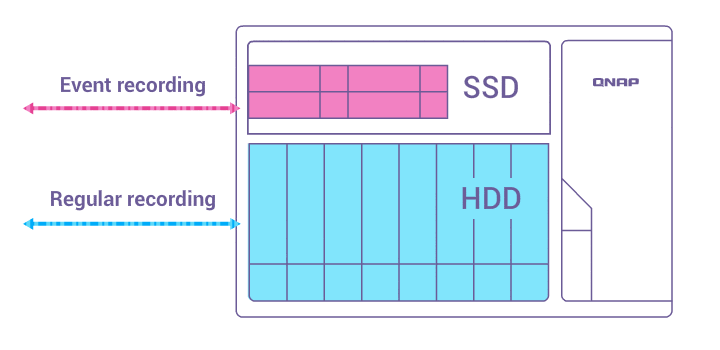

SSD или HDD

Для гарантированной записи событий, например, в случае всплеска активности в кадре нескольких камер, применение SSD-дисков поможет избежать перегрузки благодаря низким задержкам и высокой производительности записи, тогда как при регулярной записи достаточно использовать рекомендованные HDD-диски.

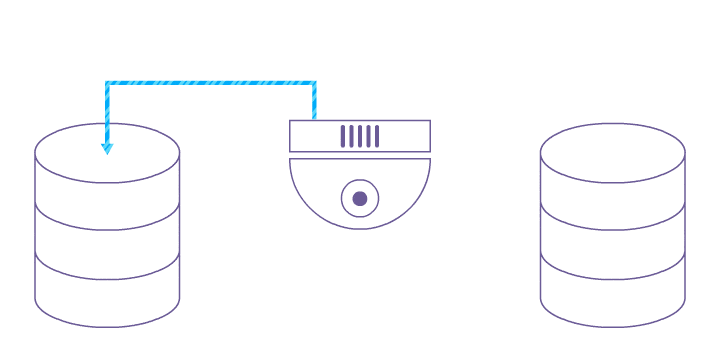

Отказоустойчивость на уровне емкости

На этапе настройки, для снижения вероятности простоя, система предложит сформировать резервный том, на тот случай, если основной логический диск внезапно откажет или окажется переполненным.

Расширение емкости накопителя

Благодаря поддержке SAS и USB-модулей расширения, QVR Pro способна на любом этапе увеличивать пространство для хранения архива без необходимости остановки системы.

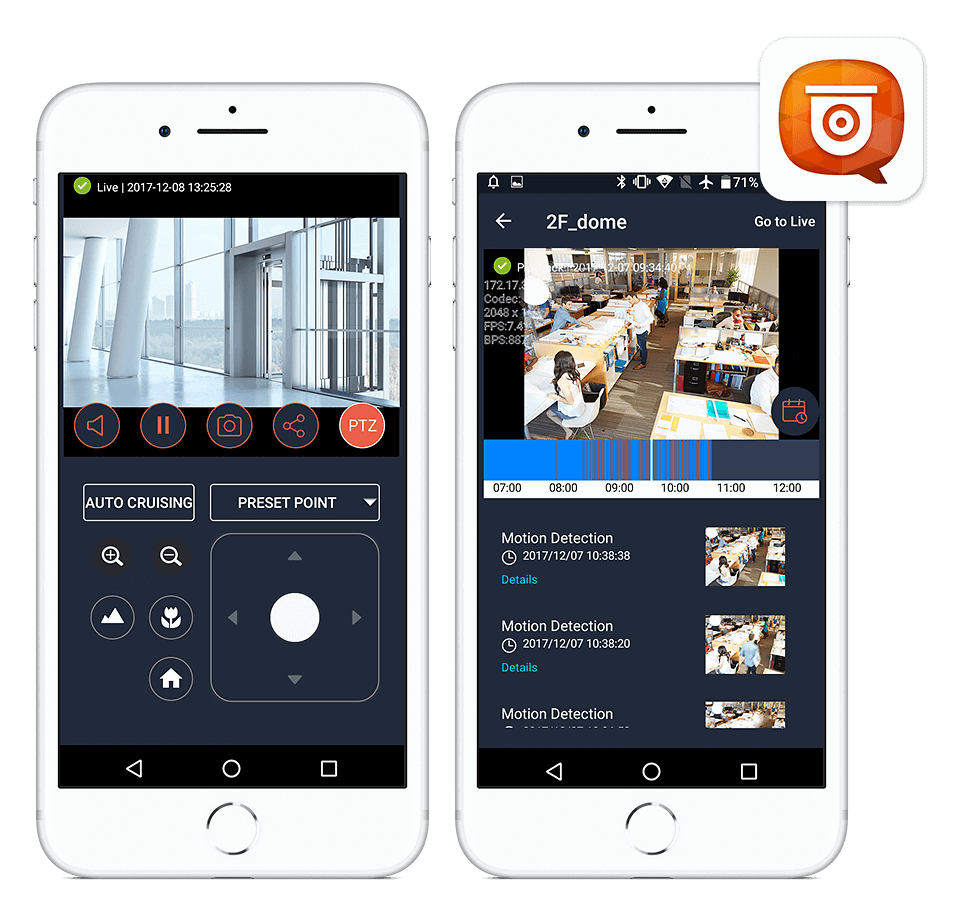

Мобильный QVR Pro Client

Мобильное приложение QVR Pro Client поможет оставаться в курсе происходящего даже вдали от дома или объекта. Мульти-просмотр камер, мгновенное переключение между мониторингом и воспроизведением, режим low-bandwidth для оптимизации потоков без потери качества, если скорость интернета ограничена. Также, приложение позволяет удалённо управлять PTZ-камерами, перемещаться между предустановленными точками, работать с электронными картами и поддерживает push-уведомления о событиях.

Открытая платформа

В рамках концепта открытой платформы, QNAP предоставляет разработчикам доступ к различным API для построения собственных сервисов сетевого мониторинга, конфигурирования оповещений о событиях, быстрой интеграции камер наблюдения и интеграции взаимодействия с IoT устройствами.

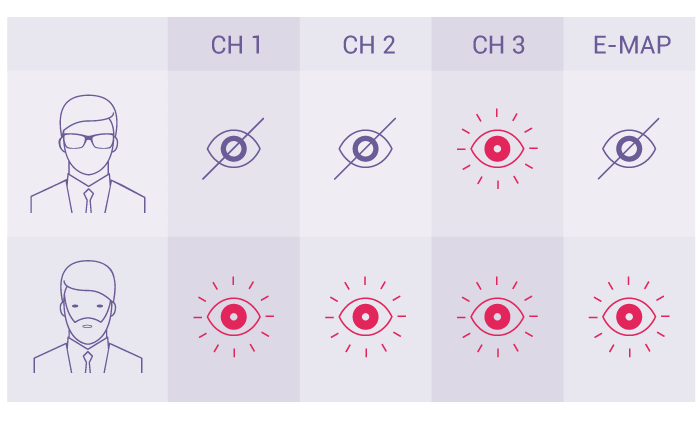

Разграничение прав пользователей

QVR Pro предоставляет настройки привилегий, позволяющие устанавливать групповые и индивидуальные правила доступа для управления и мониторинга. В дополнение к трем предустановленным ролям, включающие Administrator, Supervisor и Viewer, пользователи могут создавать свои собственные роли, наиболее точно отвечающие требованиям проекта, предоставляя доступ к специфическим раскладкам камер, каналам и электронным картам.

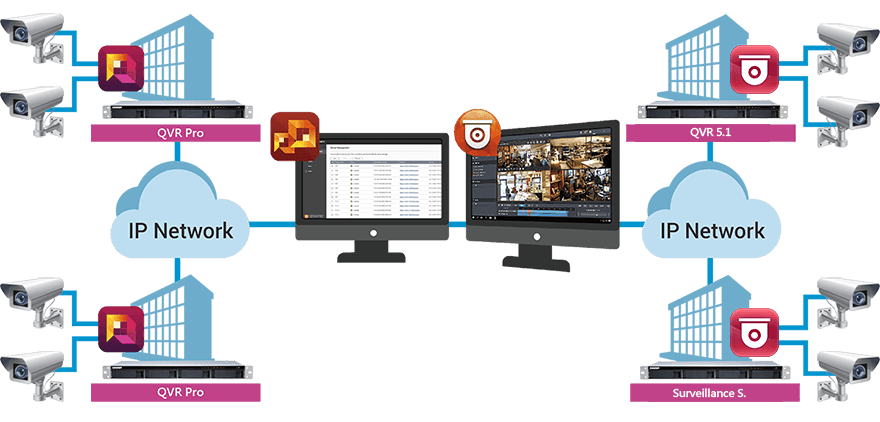

QVR Center
Распределенный мониторинг и централизованное управление

Модуль позволяет объединить до 128 серверов QVR Pro, находящиеся как в одной локальной сети здания, так и расположенные в других городах, для централизованного мониторинга камер наблюдения и управления событиями. QVR Center может быть установлен напрямую из интерфейса сетевого накопителя, поддерживает бэкап настроек, создание удобных виджетов событий и может работать на одном устройстве с QVR Pro. Модуль поддерживает обратную совместимость с предыдущими решениям от QNAP, которые могут быть добавлены в систему без дополнительных лицензий.

* Начиная с версии QVR Center 1.1 добавлена поддержка решений Surveillance Station и VioStor NVR.

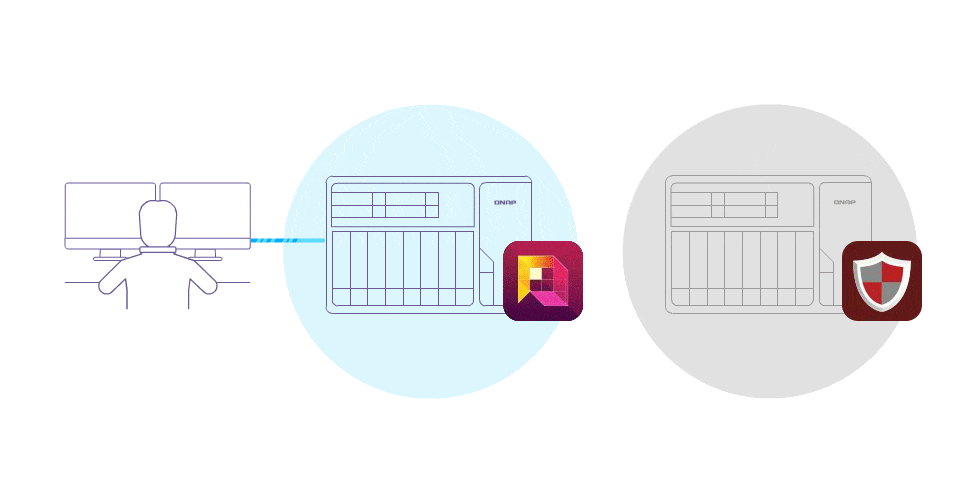

QVR Guard
Обход отказа сервера

Модуль QVR Guard позволяет организовать полное резервирование сервера QVR Pro и, в случае его недоступности, переключить все потоки IP-камер на себя до момента устранения нештатной ситуации. Такое решение гарантирует минимальную задержку и помогает обеспечить бесперебойную защиту системы видеонаблюдения на критических участках.

Принцип лицензирования

После установки QVR Pro в системе будут доступны 8 базовых каналов для подключения IP-камер видеонаблюдения. Расширение количества каналов осуществляется пакетами лицензий на 1, 4, или 8 каналов. Стандартная лицензия позволяет просматривать архивные записи средствами QVR Pro Client за последние две недели.
Лицензия QVR Pro Gold предназначена для бизнес-сценариев применения, снимает ограничение на просмотр архива, позволяет добавлять в систему доменных пользователей и дополнительно расширяет систему на 8 каналов.
Более подробную информацию о системе лицензирования можно найти по ссылке.

Требования к системе NAS

  QVR Pro QVR Pro Client
Архитектура процессора x86 (64-бит) ARM (64-бит) x86 (64-бит)
Версия QTS 4.3.3 (и выше) 4.3.3 (и выше)) 4.3.3 (и выше)
Оперативная память* 4 ГБ 4 ГБ 8 ГБ
Количество каналов** (Включено / Максимум) 8 / 128 8 / 16 -
Дополнительно*** Container Station Container Station HD Station

*Рекомендуется установка 8 ГБ оперативной памяти.
**Максимальное количество каналов зависит от модели NAS и настроек камер.
***Приложение Container Station будет установлено автоматически.
