QSW-M804-4C - это управляемый коммутатор уровня 2 с восемью портами 10GbE SFP + и четырьмя комбинированными портами 10GbE SFP + / RJ45, которые обеспечивают высокую скорость передачи данных и одновременный доступ нескольких рабочих станций к большим файлам (идеально для редактирования видео и мультимедиа), и позволяет решать такие ресурсоемкие задачи, как виртуализация. QSW-M804-4C поддерживает коммутацию уровня 2 и предоставляет удобное для пользователя решение для управления сетью начального уровня.
|
|
|
| Поддержка комбированных портов 10GbE SFP + / RJ45 позволяет использовать существующую медную инфраструктуру и обеспечивает обратную совместимость со скоростями 5 / 2,5 / 1 / 0,1 Гбит/с | Система настройки QNAP (QSS) представлена простой в использовании обзорной панелью управления. | Настройка функций управления второго уровня, таких как LACP, VLAN, ACL и LLDP. |
|
|
|
| QSS можно обновить одним щелчком мыши. | QSW-M804-4C, совместим с IEEE 802.3az Energy Efficient Ethernet и IEEE802.3x Flow Control в полнодуплексном режиме и снижает энергопотребление для неактивных соединений. | Один из немногих коммутаторов, управляемых через Интернет, который поддерживает протокол Rapid Spanning Tree Protocol (RSTP), что позволяет легко и эффективно развернуть малые/средние сети. |
Комбинированные порты и гибкое развертывание
Коммутатор QSW-M804-4C предлагает гибкий набор портов для объединения различных типов подключения. Пользователю доступно 8 портов SFP+, позволяющих подключить оборудование по оптическому кабелю через GBIC-трансивер или посредством DAC-кабеля. Подключение с помощью DAC-кабеля наиболее эффективно, если вся коммутация осуществляется в пределах серверной стойки. Еще 4 порта являются комбинированными и позволяют подключать оборудование в зависимости от имеющихся интерфейсов SFP+ или RJ-45. При коммутации по медным кабелям следует помнить, что категория кабеля должна быть максимальной (не ниже 5e). Рекомендуется использовать кабели категории 6a с максимальной длиной до 100 м.
Примечание: Для достижения стабильного показателя скорости 10 Гбит/с, рекомендуемая длина сегмента между устройствами — не более 45 м.
Инфраструктура 10G от QNAP
Многие современные сетевые накопители QNAP оснащены 10-гигабитными портами SFP+ и 10GBASE-T в базовой комплектации, а также поддерживают установку дополнительных сетевых адаптеров в слоты PCIe. Также QNAP предлагает адаптеры-переходники Thunderbolt 3–10GbE и USB 3.2 Gen 1–5GbE. Все эти устройства можно использовать вместе с QSW-M804-4C для создания комплексной сетевой инфраструктуры 10G.
QSS: программное обеспечение для управления сетью
Система управления коммутаторов QNAP (QSS) имеет удобный веб-интерфейс с дополнительными функциями, упрощающими настройку и управление сетью.
Удобный дизайн
Интуитивно понятный интерфейс
GUI
Визуальная иллюстрация соответствует физическим портам для большего удобства использования.
Множество возможностей
Руководство по настройке, таблица состояний и онлайн-обновление прошивки помогают легко настроить и работать с коммутатором.
QSS: руководство по настройке
QSS предоставляет обзорную панель управления, управление портами и руководство по настройке, чтобы помочь администраторам управлять сетями 2-го уровня.

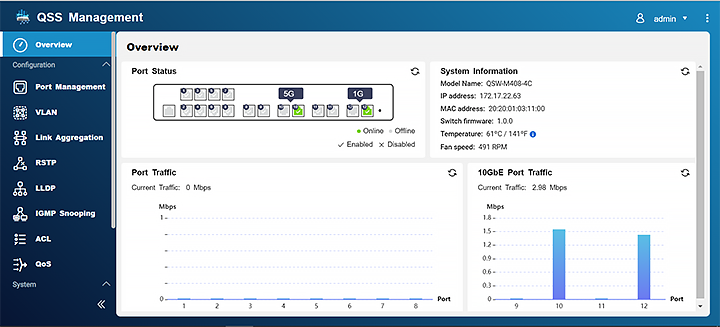

Обзорная панель
Просматривайте системную информацию в реальном времени, состояние подключений и трафик на портах.
Оптимизация производительности сети c помощью управления скоростью канала
QSW-M804-4C включает функции управления трафиком, такие как LACP, VLAN, QoS и IGMP Snooping для повышения производительности сети.
LACP | VLAN | QoS | IGMP Snooping |
| Link Aggregation (LAG) объединяет несколько сетевых подключений для увеличения пропускной способности и защиты от сбоев подключения. | Виртуальные сети (VLAN) позволяют объединять группы устройств из разных сетей в единую сеть. | QoS (качество обслуживания) помогает приоритизировать использование канала для оптимизации распределения сетевых ресурсов. | Отслеживание IGMP помогает свести к минимуму потерю трафика предотвратить утечку сетевой информации. |
Безопасность
QSW-M804-4C имеет мощные функции безопасности и системные функции, в том числе ACL, LLDP, RSTP и управление потоком, чтобы повысить надежность сети с помощью средств управления доступом, устранения неполадок, предотвращения петель и потери пакетов.
ACL | LLDP | RSTP | Управление потоком |
- Контроль доступа - Система безопасности | - Раскрытие информации об устройстве - Устранение неполадок | - Предотвращение зацикливания - Резервный путь | - Баланс скорости - Предотвращение заторов |
Почти бесшумный и энергосберегающий
Благодаря интеллектуальной системе охлаждения QSW-M804-4C обеспечивает высокую производительность сети почти бесшумно. Поддержка IEEE 802.3az (EEE) также снижает энергопотребление без ущерба для производительности или функциональности.
Аппаратное обеспечение
4 x SFP+ Ethernet 10 Гбит/c
IEEE 802.3u 100BASE-T
IEEE 802.3ab 1000BASE-T
IEEE 802.3bz 2.5G/5GBase-T
IEEE 802.3an 10G BASE-T
IEEE 802.3z 1000BASE-SX/LX
IEEE 802.3ae 10G Fiber
IEEE 802.3x Полнодуплексное управление потоком
IEEE 802.1q (VLAN)
IEEE 802.1w RSTP
IEEE 802.3ad LACP
IEEE 802.1AB LLDP
IEEE 802.3az Energy Efficient Ethernet
IEEE 802.1p QoS
Система: питание/Статус
Относительная влажность: 5 — 95% при 27˚C
Входное напряжение: 100 — 240 В
Программное обеспечение
Поддерживаемые стандарты: |
IEEE 802.3 Ethernet |
IEEE 802.3u 100BASE-T |
IEEE 802.3ab 1000BASE-T |
IEEE 802.3bz 2.5G/5GBase-T |
IEEE 802.3an 10G BASE-T |
IEEE 802.3z 1000BASE-SX/LX |
IEEE 802.3ae 10G Fiber |
IEEE 802.3x Full-Duplex Flow Control |
IEEE 802.1Q VLAN Tagging |
IEEE 802.1w RSTP |
IEEE 802.3ad LACP |
IEEE 802.1AB LLDP |
IEEE 802.3az Energy Efficient Ethernet |
IEEE 802.1p Class of Service |
Управление портами: |
Статус порта |
Статистика порта |
Конфигурация порта |
Поддержка Jumbo frame |
IEEE 802.3x flow control |
Автосогласование скорости и дуплексного режима. |
QoS: |
Port-based QoS |
IEEE 802.1p CoS |
IPv4 DSCP-based QoS |
IPv4 ToS-based QoS |
VLAN: |
Конфигурация VLAN |
IEEE 802.1Q-based VLAN |
Функции 2 уровня: |
LACP |
IGMP snooping v2 и v3 |
Безопасность: |
Права доступа по IP |
Права доступа по MAC |
Управление микропрограммой: |
Автоматическое обновление прошивки |
Обновление прошивки вручную |
Прочие функции: |
Протокол обнаружения канального уровня (LLDP): удаленное устройство LLDP |
Интерфейс Web UI |
SNTP, DNS, DHCP |
RSTP: |
IEEE802.1w Rapid Spanning Tree |
Архитектура и характеристики могут быть изменены без предварительного уведомления.
